Schilder - Türschilder und Wegweiser
Produkte > Orientierungssysteme
UNSERE SCHILDERSYSTEME IM ÜBERBLICK

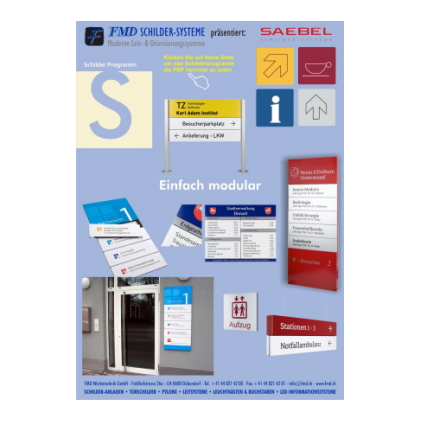

Wegweiser System UNITEX "S"
Unitex S Wegweisersystem
UNITEX S Wegweiser sind das neue modular aufgebaute Schildersystem aus dem Hause SAEBEL. Einzelne Elemente werden ohne sichtbare Verschraubung zu einem Wegweiser aufgebaut. Jedes Element kann separat beschriftet und natürlich auch einzeln gewechselt, ausgetauscht oder erneuert werden.
Die Beschriftung erfolgt entweder mit Folienschnitt oder im Digitaldruck.
UNITEX S vom Kleinen bis zum Grossen.
Vom kleinen Hinweisschild als Wandmontage, Mauerfahne oder mit Deckenabhängung bis hin zum Aussenwegweiser mit Pfostenständer oder als freistehender Pylon ist alles möglich.
Technische Information:
Alle UNITEX S Wegweiser haben eine stabile Aluminium-Grundplatte mit seitlichen Führungsschienen. In diese Führungsschienen werden die einzelnen Elemente von oben eingeschoben.
Die Elemente bestehen ebenfalls aus Aluminium und werden entweder eloxiert oder farblackiert. Durch eine dünne Kunststoffschicht zwischen den Elementen entsteht eine optische Schattenfuge die den Wegweiser gliedert und die einzelnen Elemente optisch hervorhebt. Ausser dem untersten und dem obersten Element können alle Elemente in der Reihenfolge getauscht werden, dies kann bei späteren Ergänzungen sehr sinnvoll sein.
Die minimale Breite der Elemente beträgt 400 mm
und die maximale Breite 1800 mm.
Die minimale Höhe beträgt 200 mm.
Die Gesamthöhe des Wegweisers oder des Pylons sollte 3000 mm nicht übersteigen.

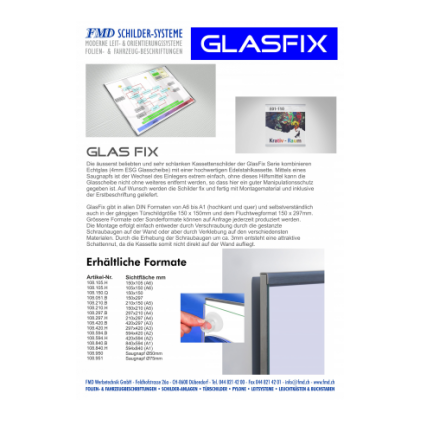

Schilder System Glas Fix
GLAS FIX
Die äusserst beliebten und sehr schlanken Kassettenschilder der GlasFix Serie kombinieren Echtglas mit einer hochwertigen Edelstahlkassette. Mittels eines Saugnapfs ist der Wechsel des Einlegers extrem einfach, ohne dieses Hilfsmittel kann die Glasscheibe nicht ohne weiteres entfernt werden, so dass hier ein guter Manipulationsschutz gegeben ist. Auf Wunsch werden die Schilder fix und fertig mit Montagematerial und inklusive der Erstbeschriftung geliefert.
GlasFix gibt in allen DIN Formaten von A6 bis A1 (hochkant und quer) und selbstverständlich auch in der gängigen Türschildgröße 150 x 150mm und dem Fluchtwegformat 150 x 297mm. Grössere Formate oder Sonderformate können auf Anfrage jederzeit produziert werden. Die Montage erfolgt einfach entweder durch Verschraubung durch die gestanzten Schraubaugen auf der Wand oder aber durch Verklebung auf den verschiedensten Materialen. Durch die Erhebung der Schraubaugen um ca. 3mm entsteht eine attraktive Schattennut, da die Kassette somit nicht direkt auf der Wand aufliegt.
Systemaufbau:
• Edelstahl-Kassette 0,8mm stark mit gestanzten Schraubaugen auf der Rückseite und zwei unterschiedlich hohen Rahmenkanten oben und unten zum leichten Einführen und Entfernen der Glasscheibe mittels Saugnapf
• Weiße Kartoneinlage zur Abdeckung der Rückwand
• Thermisch gehärtete Glasscheibe 4mm rundum gefast und poliert
GlasFix kann auch mit anderen Produkten aus unserem Haus kombiniert werden und bspw. als Hängeschild, Tischaufsteller oder auch als Exponat auf Stelen eingesetzt werden.

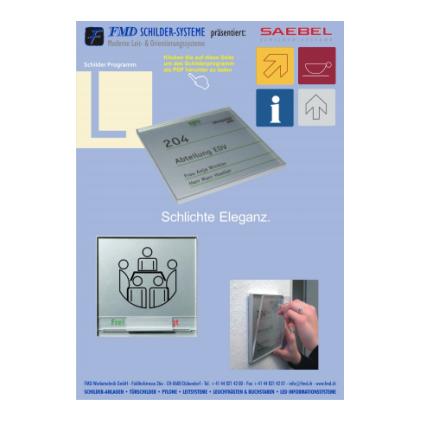

Schildersystem UNITEX "L"
UNITEX L
Ein sehr eleganter leichter Aluminiumrahmen hält durch Klemmwirkung eine 5 mm dicke Acrylglasscheibe.
Technische Informationen:
Durch eine kleine Fase in der Ansicht wirkt der Rahmen noch dezenter. Werden mehrere Schilder direkt nebeneinander montiert (z.B. bei Wegweisern), entsteht so eine kleine Sichtfuge, die den Rahmen zusätzlich optisch auflöst. Die Rahmentiefe beträgt lediglich 10 mm, die Breite 1,5 mm. Die glasklare Acrylverglasung hält durch umlaufende Klemmwirkung. Zum Wechseln der Beschriftung wird sie mit Hilfe eines Saugers nach vorne herausgezogen. Die Schilder-Grundfläche besteht aus hochwertigem silber eloxiertem Aluminium. Die Beschriftung erfolgt auf klaren Folien mittels einem Drucker bis zum Format DIN A4, sonst mit Folienschnitt.
Grössen der Türschilder
Die UNITEX L Türschilder gibt es in den bekannten SAEBEL Grössen
155 x 110 mm
155 x 155 mm
155 x 210 mm
213 x 300 mm (DIN A4 Hoch- Querformat)
155 x 155 mm
155 x 210 mm
213 x 300 mm (DIN A4 Hoch- Querformat)
297 x 420 mm (DIN A3 Hoch- Querformat)
Sonderformate bis DIN A4
Wegweiser und Objektbeschilderung
Wegweiser UNITEX L werden modular aufgebaut, d.h. einzelne Elemente werden zu einer Gesamtfläche aufgebaut. Die einzelnen Elemente werden auf einer Grundplatte vormontiert geliefert. Rahmen und Grundfläche Aluminium silber eloxiert. Sondermasse oder abweichende Raster auf Anfrage.
Wegweiser UNITEX L

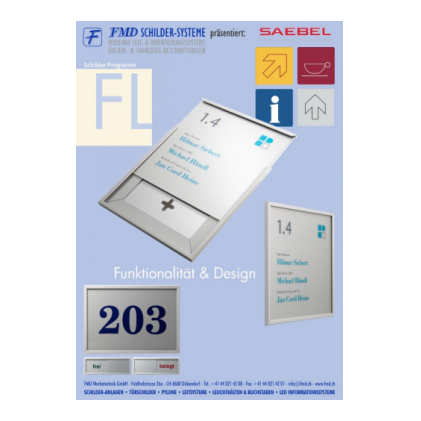

Schildersystem UNITEX "FL"
Unitex FL
Das ultra-flache Schildersystem von SAEBEL vereint benutzerfreundliche Funktionalität mit ansprechendem Design. Die Schilder bestehen aus einem nur 5 mm tiefen Aluminium-Rahmen, einer Alu-Grundplatte sowie einer blendfreien Verglasung. Die Beschriftung erfolgt mittels einer Folie, die zwischen Grundplatte und Scheibe gelegt wird. Die raffinierte Schubladentechnik ermöglicht einen werkzeuglosen Austausch der Folie in Sekundenschnelle.Grössen der Türschilder
Die UNITEX FL Türschilder gibt es in den bekannten SAEBEL Grössen:
155 x 110 mm
155 x 155 mm
155 x 210 mm
214 x 301 mm (DIN A4 Hoch)
155 x 155 mm
155 x 210 mm
214 x 301 mm (DIN A4 Hoch)
301 x 214 mm (DIN A4 Quer)
301 x 424 mm (DIN A3 Hoch)
424 x 301 mm (DIN A3 Quer)
Funktionsschild FL 155 x 55 mm
Funktionalität & Design
Die Beschriftung der Schilder erfolgt mittels klarer Folien, die direkt mit dem eigenen PC bedruckt werden können. Die einfache Schubladentechnik ermöglicht einen flexiblen Tausch der Beschriftung. Die Schilder müssen dafür nicht von der Wand genommen werden.
Material:
Aluminiumrahmen (Breite: 5 mm, Tiefe: 5 mm) blendfreie Verglasung
Aluminium silber Grundplatte
Montage:
Verdeckte Montage mit Schrauben und Dübeln.
Acrylglas Schildersystem UNITEX "K"
UNITEX K
Türschilder
Das "glasklare" Türschild mit Folienbeschriftung in vier wählbaren Formaten.
Die transparente Alternative. Die Türschilder bestehen aus zwei glasklaren 4 mm starken Acryglasscheiben, zwischen die eine beschriftete Folie gelegt wird. Alle Kanten sind poliert. Die Montage erfolgt mit zwei Halterungen aus gebürstetem Edelstahl. Diese zwei Halterungen werden fest an die Wand geschraubt und halten die beiden Acrylscheiben mit einem Wandabstand von 15 mm.
Technische Informationen:
Die Beschriftung erfolgt mit einem Laserdrucker auf einer Overheadfolie.
Sie können Ihre Türschilder entweder direkt beschriftet bestellen oder die Beschriftung selber vornehmen.
Sie benötigen dazu jedoch die vorgelochten Folien, da die Montage durch die Folie geht.
Da Ihr Firmenlogo oder Ihre Hausschrift auch in Farbe auf die Folie gedruckt werden kann, sind der Gestaltung keine Grenzen gesetzt.
Farbliche Akzente können gesetzt werden. Piktogramme sind ebenfalls kein Problem.
Standardformate für Türschilder UNITEX K
155 x 110 mm
155 x 155 mm
155 x 210 mm
210 x 297 mm
297 x 420 mm
UNITEX K Türschilder sind die optimale Ergänzung zu den UNITEX K Wegweisern.

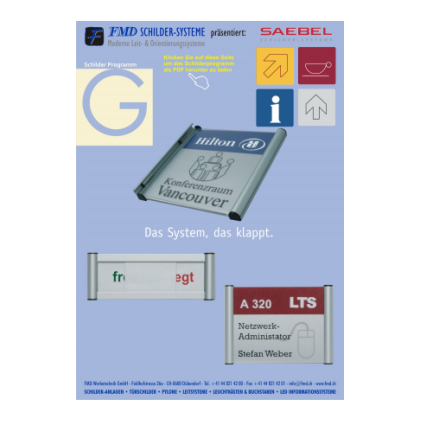

Schildersystem UNITEX "G"
UNITEX G Türschilder
Unitex G Türschilder verbinden die Leichtigkeit eines runden Rahmens mit der sachlichen Eleganz der flachen Grundfläche. Auf den beiden Seiten schliessen runde, silber-eloxierte Aluminium-Klappprofile (Breite und Tiefe je 13 mm) das Türschild ab und fixieren den flachen Mittelteil des Schildes. Die Grundfläche besteht ebenfalls aus hochwertigem silber eloxiertem Aluminium mit einem farblich abgesetzten Feld. Dieses farbige Feld hebt wichtige Informationen, Ihre Hausfarbe oder ein Farbleitsystem hervor. Die Beschriftung dieser Farbfläche erfolgt mit Folienschnitt, die Beschriftung der restlichen Fläche mit dem Laserdrucker, entweder durch Sie als Anwender oder direkt vom Werk.
Technische Informationen:
Material: Hochwertiges silber-eloxiertes Aluminium mit Klappprofilen (Breite und Tiefe je 13 mm).
Montage:
Die Montage des Türschildes erfolgt durch verdeckt angeordnete Schrauben und Dübel.
Masse
155 x 110 mm
155 x 155 mm
155 x 210 mm
226 x 297 mm (DIN A4 Hoch)
313 x 210 mm (DIN A4 Quer)
313 x 420 mm (DIN A3 Hoch)
436 x 297 mm (DIN A3 Quer)
Sonderformate bis DIN A4
Abgeschlossen wird die Beschriftung mit einer blendfreien Verglasung. Soll die Beschriftung gewechselt werden, wird der seitliche Rahmen aufgeklappt und die Verglasung nach vorne entnommen. Nach dem Wechsel einfach wieder zuklappen und fertig. Wenn es darauf ankommt auch zehnmal am Tag.
Standardfarben:
RAL 3003 Rubinrot
RAL 5010 enzianblau
RAL 1003 signalgelb
RAL 7011 eisengrau
RAL 6002 laubgrün
Sonderfarben nach RAL möglich.

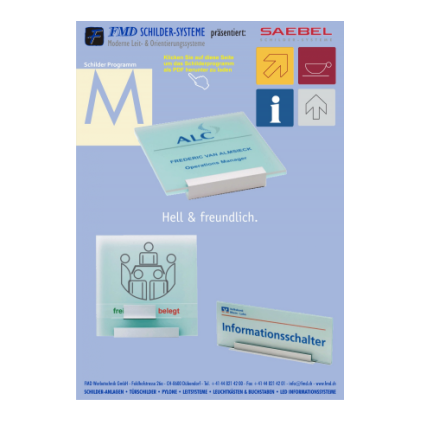

Schildersystem UNITEX "M"
UNITEX M Türschilder
Ein innovatives Material wird mit innovativer Technik vereint.
Das Türschild besteht aus zwei Scheiben zwischen die eine beschriftete Folie eingelegt wird. Die hintere Scheibe aus grünlichem, leicht milchigem Acrylglas ist mit einem soliden Aluminium-Vollmaterial (12x12mm) fest an die Wand verschraubt. Die vordere blendfreie Verglasung wird nun mit einer Justierungsschraube an einem silber eloxiertem Aluminiumwinkel mit dem hinteren Vollmaterial verbunden. Die beiden Scheiben werden so fest aneinander gepresst und die eingelegte Beschriftungsfolie eingeklemmt. Zum Wechseln der Folie wird die Justierungsschraube lediglich ein bis zwei Umdrehungen gelöst und die vordere Verglasung öffnet sich wie ein Kippfenster leicht nach vorne. Nach dem Wechsel wird die Justierungsschraube wieder angezogen und das Türschild schliesst sich von ganz alleine.
Technische Informationen:
Die Beschriftung erfolgt mit einem Laserdrucker auf einer Overheadfolie.
Sie können Ihre Türschilder entweder direkt beschriftet bestellen oder
die Beschriftung selber vornehmen.
Da Ihr Firmenlogo oder Ihre Hausschrift auch in Farbe auf die Folie gedruckt
werden kann, sind der Gestaltung keine Grenzen gesetzt.
Farbliche Akzente können gesetzt werden.
Piktogramme sind ebenfalls kein Problem.
Standardformate für Türschilder UNITEX M
155 x 110 mm
155 x 155 mm
155 x 210 mm
210 x 297 mm
297 x 420 mm
Unitex M+
Das Türschild besteht aus einer Scheibe und einer silber eloxierter Aluminium-Grundplatte zwischen die eine beschriftete Folie eingelegt wird. Die glasklare Scheibe und die Aluminium-Grundplatte werden mit einem soliden Aluminium-Vollmaterial (12x12mm) fest an die Wand verschraubt. Die vordere glasklare Verglasung wird mit einer Justierungsschraube an einem silber eloxiertem Aluminiumwinkel mit dem hinteren Vollmaterial verbunden.

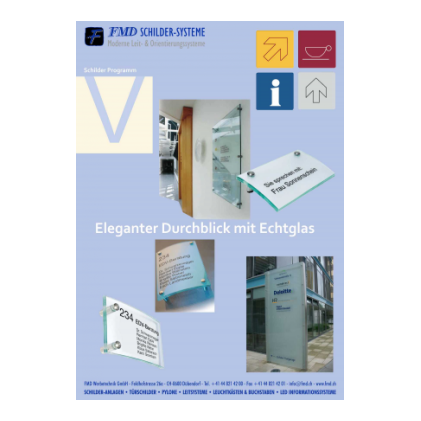

ESG Glas Schildersystem
ESG Glasschilder System
Für Innen und auch für die Aussen-Beschilderung bieten sich die robusten und trotzdem edlen Schilder unseres ESG-Glas Schildersystems an.
Die Glasschilder des ESG Glas Schildersystems Serie sind im wahrsten Sinne des Wortes die Aushängeschilder Ihrer Firma. Sie werden seit über 20 Jahren sehr erfolgreich produziert und sind überall dort angebracht, wo Kunden auf Design, Qualität und zeitlose Eleganz besonderen Wert legen. Basis bilden unsere Edelstahlhalter, die insbesondere mit Glas, aber auch mit anderen Plattenmaterialien, zu hochwertigen Schildern verarbeitet werden. Die Vielfalt ist so gross, dass im Folgenden einige Standardformate definiert wurden, um die Auswahl zu erleichtern. Selbstverständlich gibt es aber immer die Möglichkeit, Schilder individuell zu gestalten.
Für die klassische Büro- und Flur-Beschilderung eignen sich unser ESG-Glas Schildersystem ebenso hervor-ragend wie für Kanzleien oder Praxen. Der Aufbau ist einfach und schick: Zwischen 2 Glasscheiben (Float Glas oder thermisch gehärtetes Glas) wird ein passender Beschriftungs-Einleger (Laserfolie mattiert) gelegt und dann mittels der Edelstahl-Abstand-halter an der Wand befestigt.
Das Schild gibt es in 8 vorkonfigurierten Modellen. Neben den Gläsern und dem Beschriftungs-Einleger sind unsere Edelstahlhalter der Serie UniversalLine mit 13mm Ø und 20mm Wandabstand im praktischen 4er Set inkl. Schrauben, Dübel und Innensechskantschlüssel bereits enthalten.
Standard-Formate unserer ESG Glasschilderreihe in mm
150x100
150x150
150x150
150x180
150x210
150x297
297x210
420x297
Selbstverständlich sind auch davon abweichende Grössen möglich, Gläser können mit den unter-schiedlichsten Haltern kombiniert werden und auch alternative Materialen wie z.B. Acrylglas können eingesetzt werden. Auf Wunsch werden die Schilder fix und fertig inklusive der Erstbeschriftung geliefert.
Für Schildgrössen über DIN A3 empfehlen wir Wandabstandhalter mit Durchmesser 18 mm oder 20 mm.
